Для ломаных крыш

Оклад KM предназначен для установки мансардных окон на изломе крыши. Конструкция представляет собой оригинальное архитектурное решение, позволяющее эффективно освещать мансарду, расположенную под сложной ломаной кровлей. При установке окон в ломаные крыши помимо специального оклада KM также необходимо приобретать стандартные оклады (в зависимости от профиля кровельного покрытия) для мансардных окон.

Окна устанавливаются одно над другим и соединяются при помощи специального «мансардного модуля».

Оклады KM предназначены для одного варианта глубины посадки окна в кровлю – глубины V, при которой окно «утоплено» в кровлю на 30 мм глубже, чем окна других производителей (оклад KMV).

Оклад KMV является универсальным и позволяет устанавливать окна для крыши в большинство кровельных покрытий (плоские, профилированные, высокопрофилированные). Оклад KMV-L предназначен для установки окон в крыши с «чешуйчатыми» покрытиями.

Оклад КМ для установки группы мансардных окон в ломаные крыши может быть изготовлен из алюминия, меди или титан-цинка.

Верхнее мансардное окно может быть установлено в крыше с углом наклона от 15° до 60°, а нижнее – от 45° до 90°.

Рекомендованный угол излома кровли при установке окон – от 105° до 150°.

Конструкция оклада

Оклад KM состоит из элемента, соединяющего два окна и боковых элементов к нижнему окну. В комплект также входят специальные поролоновые клинья, защищающие кровельную систему в зоне окна для крыши от проникновения пыли, листьев и снега.

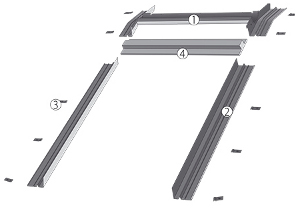

Элементы оклада:

1. элемент, соединяющий два окна;
2. боковые элементы оклада;
3. кляммеры;
4. защитные поролоновые клинья;
5. деревянная планка для внутренней отделки соединения окон.
