Оклады ERN-H, ERV-S, ERV-Z, ERV-L для конькового комплекса

Коньковый оклад ER дает возможность объединить мансардные окна, расположенные по разные стороны конька крыши в единый комплекс. Окна соединяются между собой с помощью верхней части комбинированного оклада. Коньковый комплекс – отличное решение, которое позволяет эффективно осветить помещение с помощью «верхнего» света и создать уникальный архитектурный облик кровли и мансарды.

Для свободной и удобной эксплуатации высоко расположенных мансардных окон, рекомендуется использовать системы автоматического управления. В коньковом комплексе также рекомендуется устанавливать белые влагостойкие окна PTP U3, PTP-V U3 в связи с повышенной влажностью в самой верхней точке подкровельного пространства - коньке.

В зависимости от глубины посадки окна в кровлю и типа кровельного покрытия, компания FAKRO представляет различные типы коньковых окладов:

• для глубины посадки N: оклад ERN-H;
• для глубины посадки V: оклады ERV-S, ERV-Z, ERV-L.

• для высокопрофилированного типа кровельного покрытия: оклад ER_-Z;
• для "чешуйчатой" кровли: оклад ER_-L.

Конструкция предназначена для установки в крышах с углом наклона от 15° до 55°, при этом угол между окнами внутри помещения должен составлять от 70° до 150°. Коньковый оклад может быть изготовлен из алюминия, меди или титано-цинка.

Конструкция оклада

Оклад ER состоит из двух изоляционных окладов для окон для крыши ( без верхних элементов и водоотводящих планок), универсального элемента, соединяющего два окна в коньке крыши и декоративной планки для внутренней отделки соединения окон.

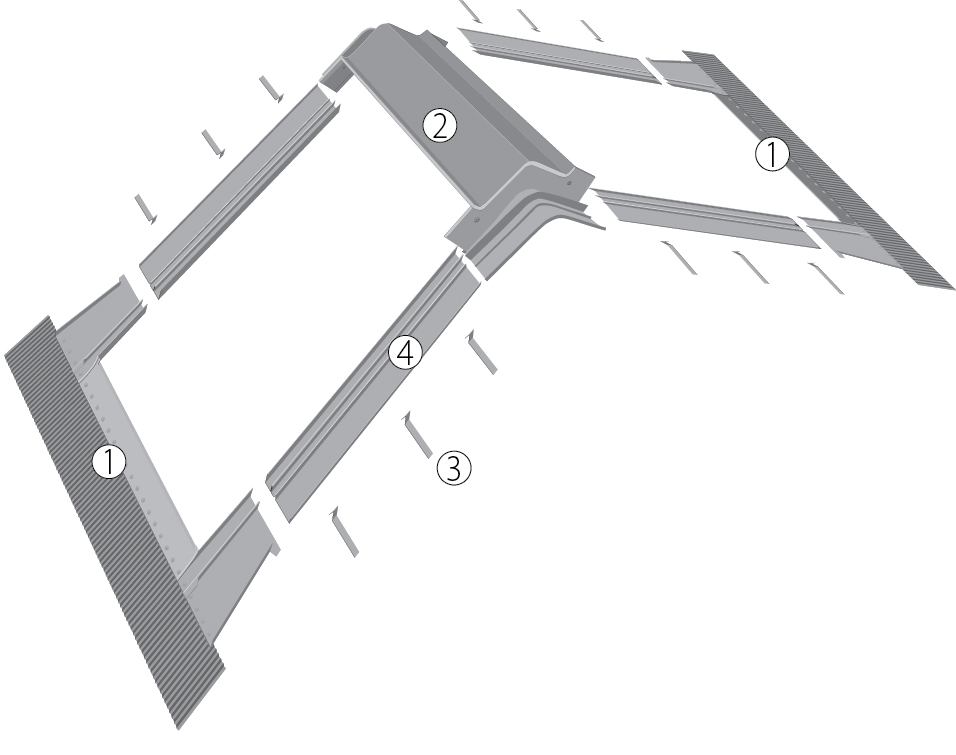

Элементы оклада:

1. нижний элемент оклада;
2. элемент, соединяющий два окна;
3. кляммеры;
4. боковые элементы оклада.
