Оклады для карнизного комплекса EUV/B, EUV-L/B

Оклад EUV/B предназначен для установки карнизного окна в группе с мансардным окном, расположенным в плоскости кровли.

Оклад для карнизного комплекса окон состоит из следующих элементов:

• изоляционный оклад для мансардного окна;
• элементы, соединяющие мансардное и карнизное окна;
• деревянная накладка для внутренней отделки места соединения окон.

Оклад типа EUV/B изготовлен из алюминия и в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (близкого к цвету RAL 7022), который гармонично сочетается с типичными цветами кровельных покрытий.

Оклад EUV/B  предназначен для монтажа в крыши с углом наклона от 15 до 55°.

Оклад EUV-L/B предназначен для "чешуйчатых" кровельных покрытий.

Конструкция оклада

Оклад для карнизного комплекса EUV/B состоит из изоляционного оклада для мансардного окна, элементов, соединяющих это окно с карнизным окном, элементов, защищающих карнизное окно и металлических карнизных накладок.

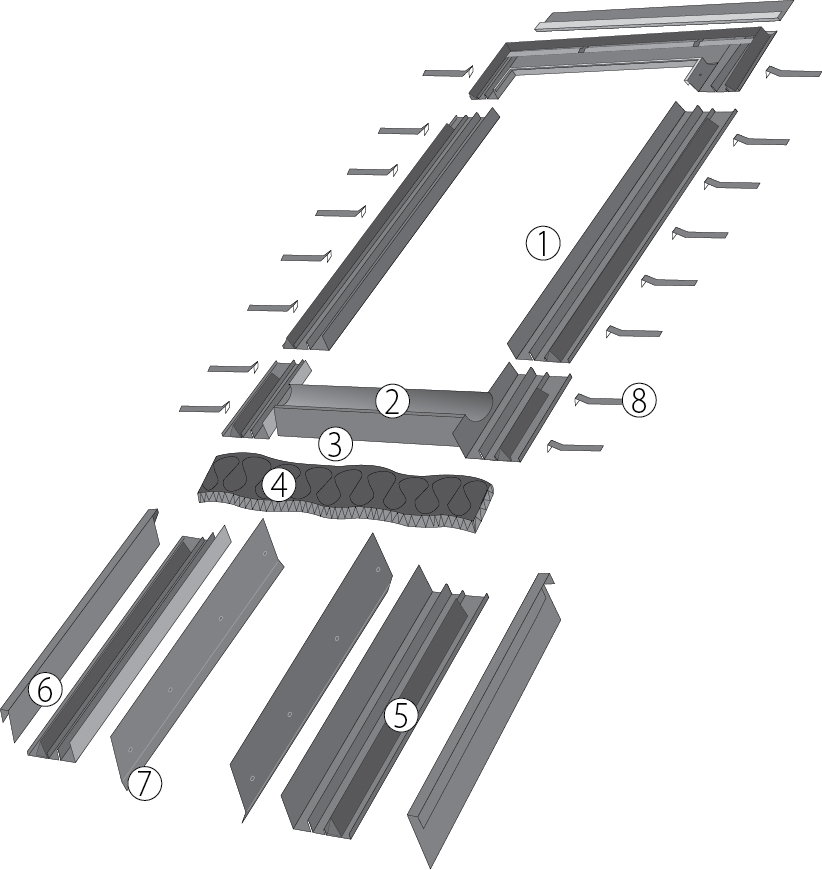

Элементы оклада:

1. оклад к окну для крыши (без нижнего элемента);
2. элемент, соединяющий окно для крыши и карнизное окно;
3. изоляционная накладка из алюминия;
4. утеплитель;
5. боковые водостоки;
6. карнизная планка;
7. профиль-накладка;
8. кляммеры.
